Principio di funzionamento
I misuratori volumetrici a viti sono conosciuti per le loro caratteristiche di precisione e affidabilità unitamente alle basse perdite di carico e alla possibilità di essere installati in
qualsiasi posizione in quanto insensibili alle vibrazioni, alle pulsazioni ed alle variazioni di viscosità del liquido.
Il principio di misura è molto semplice: nella camera di misura, ricavata dall'accoppiamento delle due viti, il passaggio del fluido determina la rotazione
delle viti stesse; la velocità di rotazione viene tradotta da un sensore in segnale di frequenza che, in rapporto al volume noto
della camera, viene convertito tramite un dispositivo elettronico in valore di portata.
Caratteristiche tecniche
- Corpo in alluminio
- Vite in acciaio NITRURATO
- Campo di temperatura da-20 a 100°C
- Portata da 0.1 a 150 l/min.
- Precisione +/- 0,1%
- Sensore di temperatura per compensare le variazioni
- Massima pressione di esercizio: 40 bar

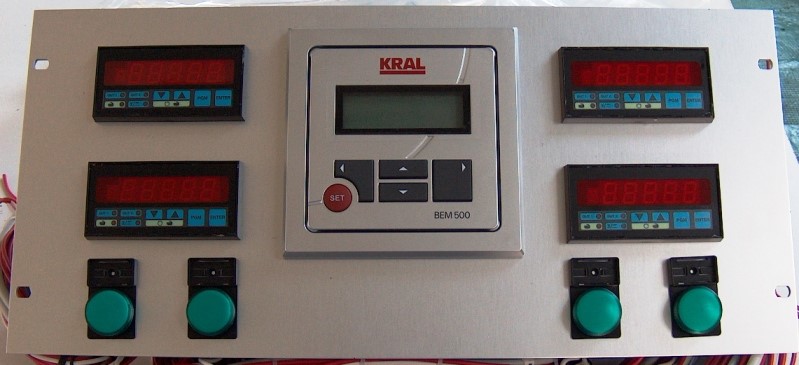

Caratteristiche tecniche della parte elettronica
- Strumento da incasso
- Ingressi per 2 sensori di portata per l’esecuzione dell’effettivo consumo: carburante in entrata – carburante di ritorno
- Selezione unità di lettura portata: litri, m³
- Uscita segnale in: RS 485, RS 232, 4 ..20mA, 0..10V
