Il misuratore gravimetrico è conosciuto per la sua caratteristiche di buona precisione e affidabilità unitamente alle basse perdite di carico
IMPORTANTE

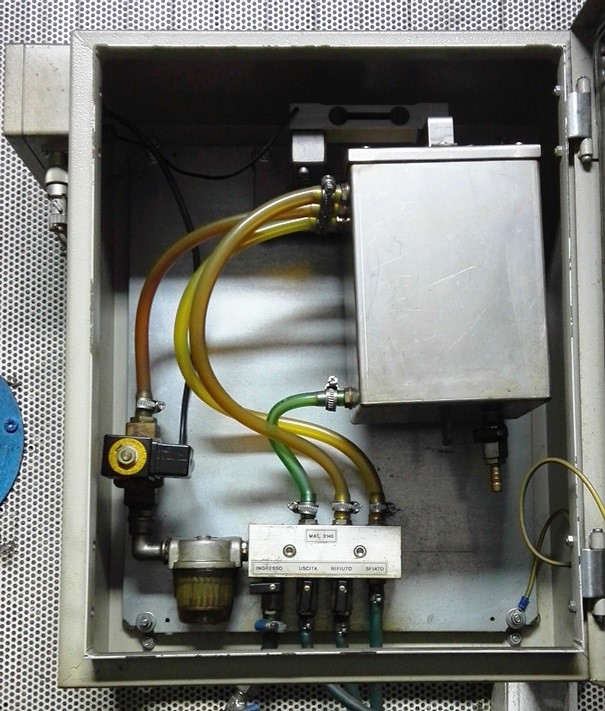

A) il modulo contenete il contenitore per il carburante deve essere installato verticalmente in quanto hanno una cella di carico che misura il peso del combustibile all’interno della buretta.
B) Fissato su di una parete non soggetta a vibrazioni
Principio di funzionamento
Il principio di misura è molto semplice: il carburante viene caricato all’interno di un contenitore ( chiamato buretta ) tramite un ingresso intercettata da una elettrovalvola.
Tramite la cella di carico il sistema elettronico di gestione capisce quado la buretta è arrivata al suo limite massimo di riempimento e tramite l’elettrovalvola interrompe il riempimento.
A questo punto il sistema è pronto per eseguire la misurazione di consumo ed aspetta che venga dato il segnale di start prova.
Il misuratore di consumo può essere impostato o in grammi di prova o in tempo di prova.
A prova ultimata se il sistema sentirà che la buretta è a livello minimo, inibirà la possibilità di eseguire un’ulteriore prova e comanderà l’elettrovalvola per ricaricare la buretta, solo a buretta di nuovo piena sarà possibile eseguire un’ulteriore prova.
Caratteristiche tecniche:
- Corpo del mobile di contenimento: in acciaio verniciato in RAL 7035
- Buretta interna in acciaio INOX
- Campo di temperatura da -20 a +80°C
- Portata massima: 1 litro di carburante
- Precisione +/- 0,3%
- Massima pressione di esercizio: 2 bar
Caratteristiche tecniche della parte elettronica:
- Strumento da incasso
- Ingressi per cella di carico
- Selezione della prova: in tempo o peso
- Uscita segnale in: RS 485, RS 232, ETHERNET
