Cabina motor insonorizată, inclusiv cu extracție / introducere aer și evacuare gaz de eșapament. Fiind o sală de testare pentru motoare endotermice până la 1500 kW (2000 CP), trebuie să procedăm în următorul mod. În evaluarea pe care v-o propunem, am inclus și niște atenuatoare de zgomot care vor fi montate pe canalele de introducere și evacuare a aerului pentru a evita ca zgomotul să iasă din sala de teste.
DATE DE PROIECT: Capacitate de aer m3/h 50.000 Putere motor kW 1.500 (2000 CP)
COMPOZIȚIE APROVIZIONARE:

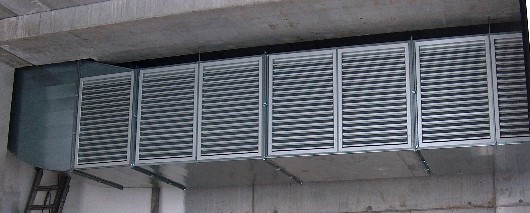

- ADMISIE AER EXTERNĂ (aer de ventilație), completă cu terminal anti-ploaie și grilă antivolatile.
- N. 01 - ELECTROVENTILATOR AXIAL - mod. EFV 900/4
- N. 02 ATENUATOARE absorbante drepte, flanșate, (ADMISIE) realizate din fibre imputrescibile
- CANAL DE ADMISIE / EVACUARE a aerului intern
- EVACUARE GAZ DE EȘAPAMENT
- ELECTROVENTILATOR - mod. EU 712/4
- TUBAJ DE ASPIRAȚIE pentru gaze de eșapament din AISI 304
- N. 02 - TERMINALE mobile de aspirație Ø 350 mm
- COȘ de emisie a aerului tratat
NOTĂ TEHNICĂ În interiorul sălii de teste, în tavan, va fi amplasat un tub de oțel în formă de V complet, cu supape la care vor fi montate tuburile flexibile pentru temperaturi ridicate.
CABINĂ INSONORIZATĂ pentru testare banc, pentru interior Structură portantă formată din stâlpi în profile HEA; grinzi în profile IPE, grinzi diagonale de contraventurare și plăci, pregătite pentru montajul pe loc prin fixare cu șuruburi din oțel galvanizat. Având în vedere izolarea planificată a pereților, închiderea peretelui și a acoperișului va fi de tip perete simplu, compus astfel:
- Înveliș exterior din panouri fonoizolante tip sandwich cu grosimea de 100mm, compuse din două foi de tablă zincată și prelacuită cu lână de rociă de densitate mare intercalată. Panourile vor fi modulare cu înălțimea egală cu cea a cabinei, iar pentru pereți, rostul dintre un panou și altul va fi etanș.
- 1 ușă de acces cu dublă deschidere. Dimensiune mm 1500+1500 x h 2400 cu atenuare de 40 dB.
- 1 fereastră cu dimensiunea de mm 1500xh=800 cu sticlă fonoizolantă antiefracție (RW mai mare de 40 dB).
- Deschidere superioară completă cu servocomandă pentru accesul podului rulant.
Accesorii CERTIFICARE a instalațiilor conform normativelor europene CE. TESTARE INSTRUMENTALĂ a instalațiilor cu echipament adecvat. DOCUMENTAȚIE tehnică pentru utilizare și întreținere.
