Nel caso si volesse aggiornare la lettura della coppia e dei giri motore su un banco prova attualmente accessoriato con la bilancia meccanica e il contagiri a cavo meccanico è stato
realizzato un KIT di trasformazione che può essere installato senza dover chiamare un tecnico del settore.
Innanzitutto si smonterà la bilancia meccanica dal basamento del freno facendo attenzione a non rovinare il braccio che collega il corpo frenante al tirante della bilancia.
Verrà fornita una staffa di fissaggio della cella di carico e smontato l’attuale sensore di lettura giri motore.
Il kit di trasformazione è composto da:

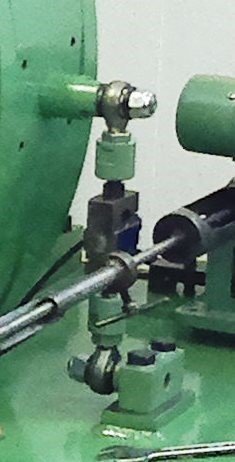

A) Cella di carico in acciaio INOX completa dei snodi UNIBOL di montaggio con le seguenti caratteristiche tecniche:
- Impedenza di ingresso : 419 ohm
- Impedenza di uscita: 352 ohm
- Eccitazione raccomandata: da 5 a10Vdc
- Non linearità, isteresi, ripetibilità 0.03%
- Range di temperatura di lavoro -10° a 80° C
- Compensazione in temperatura da -10° a 50° C
- Segnale in uscita : 200 - 370mV/A

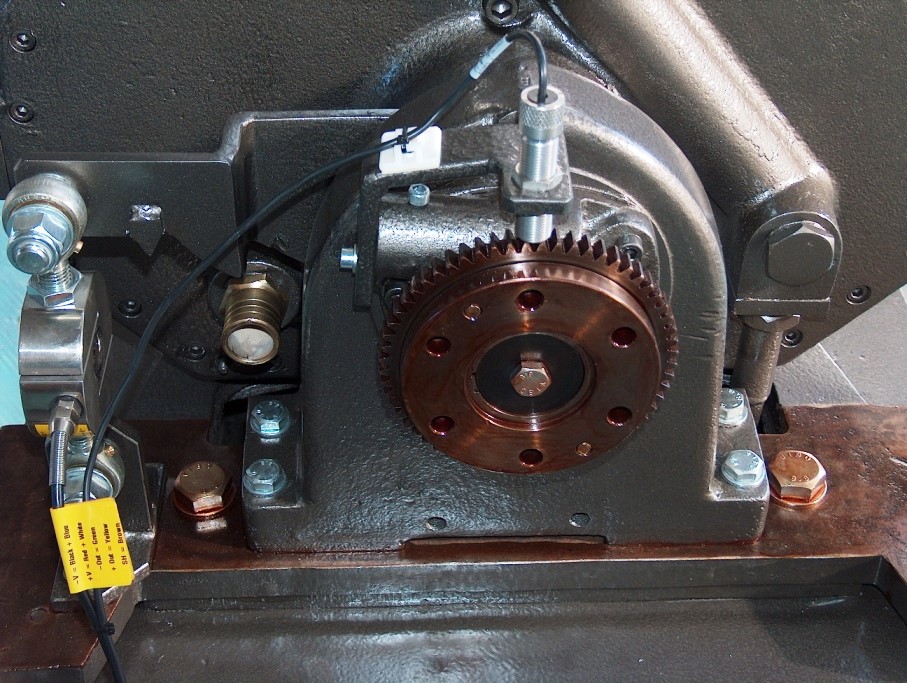

B) Kit di trasformazione per la lettura dei giri motore in maniera digitale composto da sensore pick-up ad alta sensibilità induttivo a due fili.
NOTA TECNICA :
Il montaggio meccanico dei componenti che vi forniremo , dovrà essere eseguito da voi. Vi verranno date tutte le informazioni tecniche per potervi permettere di eseguire tale installazione
C) Cassetta metallica di alloggiamento morsettiera per il collegamento elettrico/elettronico della cella di carico e sensore PICK-UP.
Cablaggio elettrico lungo 10metri protetto da guaina spiralata completo dei connettori per il collegamento allo strumento microGICO
