Questa cassa pensile è stata appositamente progettata e realizzata su esigenza di una nota casa automobolistica che doveva gestire tramite un sistema di acquisizione della NATIONAL INSTRUMENTATION 36 canali di temperatura , 24 canali analogici , 6 ingressi COUNTER , più altre varie funzioni che ora vi andremo ad esporre .
Cassa metallica pensile completa di :

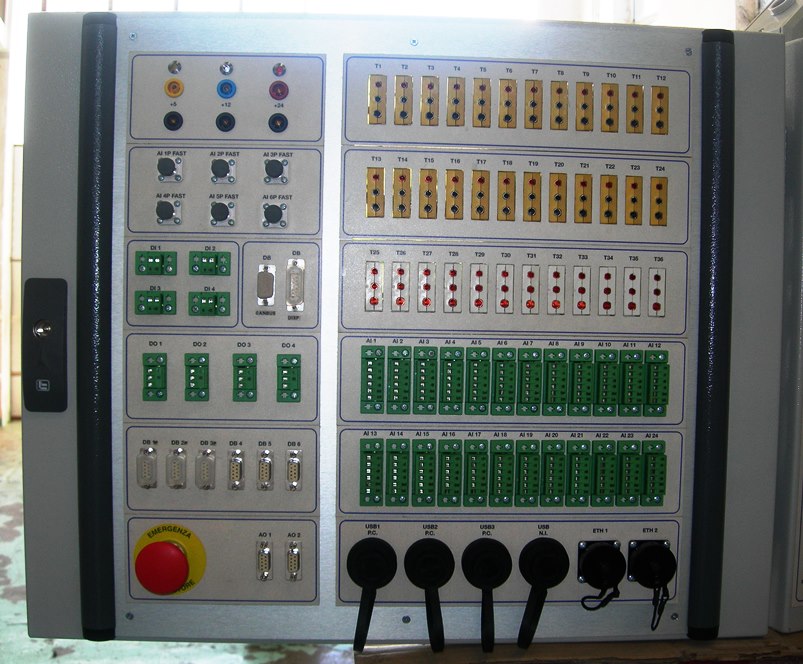

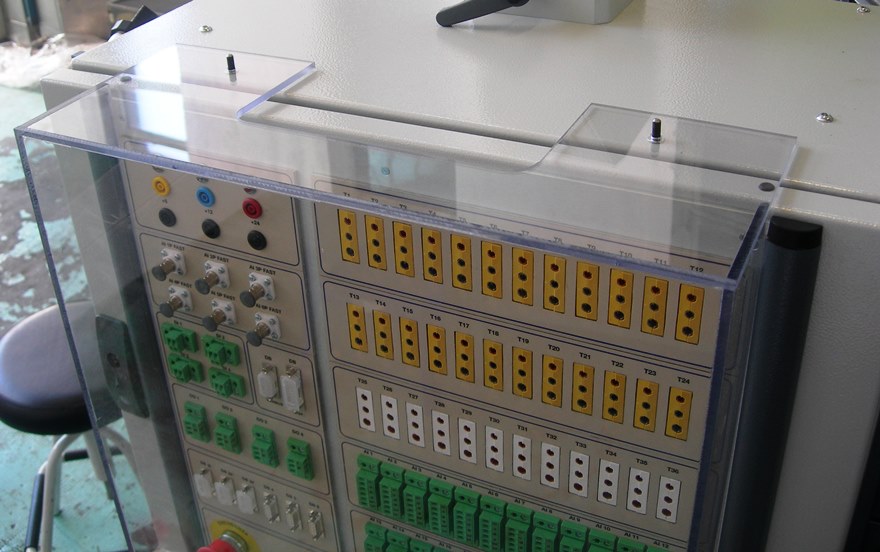

FRONTALMENTE
10 Pannelli in alluminio che sono predisposti per alloggiare :
- n. 24 connettori a 3 poli per temperature tipo K
- n. 12 connettori a 3 poli per temperature PT100
- n. 06 prese BNC a alcune prese di alimentazione
- n. 24 ingressi in tensione con connettore PHONIX a 6 poli
- n. 04 uscite digitali con connettore PHOENIX a 3 poli
- n. 04 ingressi digirali con connettore PHOENIX a 2 poli
- N. 02 ingressi COUNT IN con connettore a vaschetta 9 poli femmina
- N. 04 ingressi COUNT IN free cin connetore a vaschetta 9 poli maschio
1 Pannello alimentazioni : +5 , +12 , +24
1 Pannello con fungo di FERMO MOTORE e due connettori a vaschetta per uscite DA

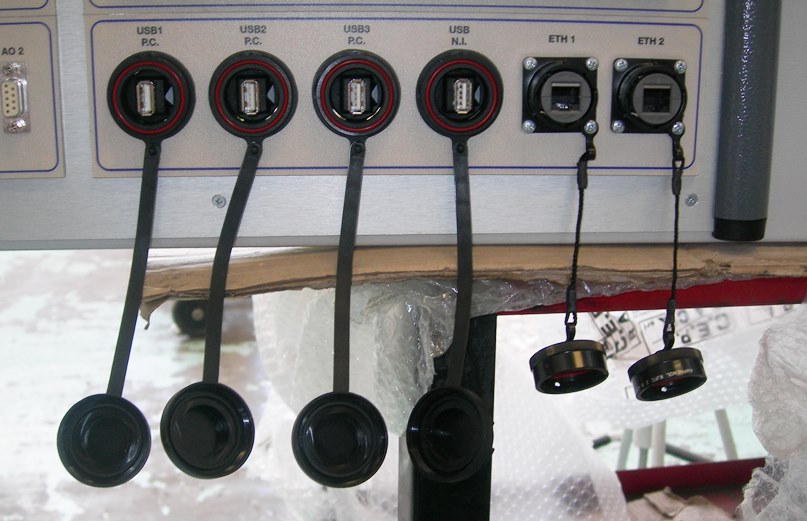

1 Pannello che comprenderà : 4 presa USB collegate tramite ad un HUB al Vs. PC di acquisizione e gestione dati , 1 presa USB collegata al sistema di
acquisizione interno alla cassa e 2 prese ETHERNET
LATERALMENTE

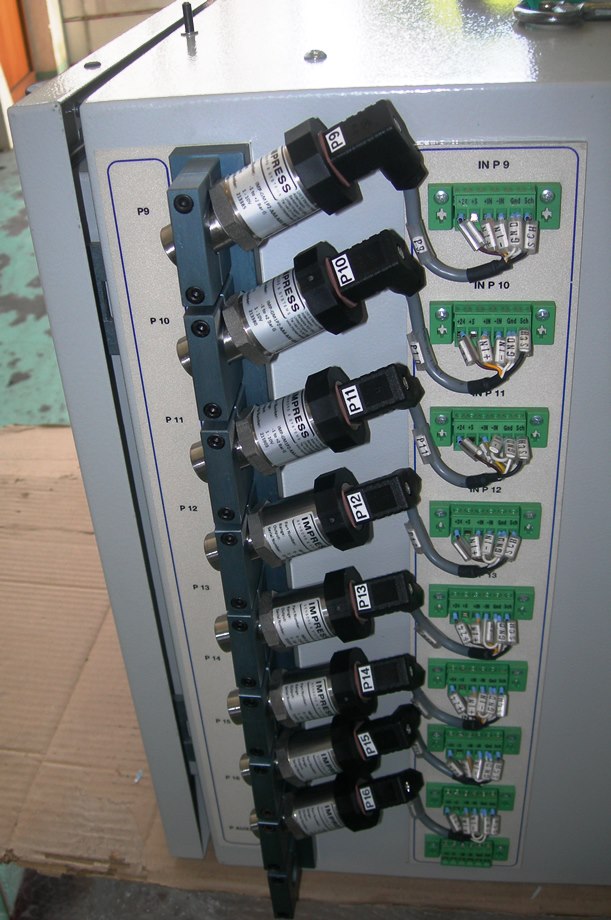

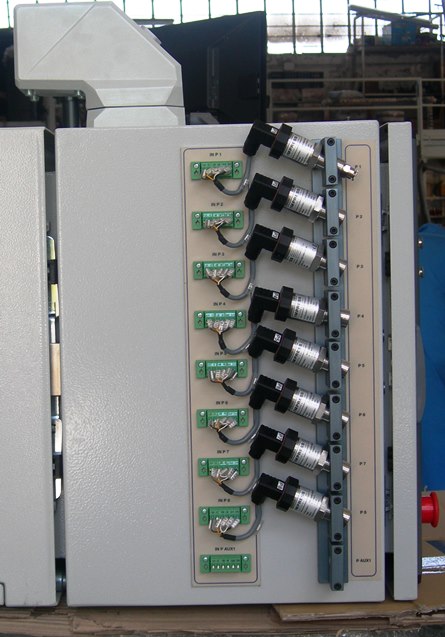

2 Sistemi di fissaggio per n. 16 Sensori di pressione
POSTERIORMENTE
1 Connettore diuscita dati
1 Presa VDE comprensiva di fusibili di protezione per l’alimentazione della Giraffa stessa
INTERNAMENTE SONO INSTALLATI
Alimentatori analogici da + 5 , + 12 , +24 con portata in corrente ognuno da 1,5A
Gruppo NATIONAL INSTRUMENTS
Pannello di connessione tra N.I. e i vari connettori posti a fronte giraffa
QUESTA E' STATA UNA VERSIONE SPECIALE STUDIATA E REALIZZATA SU SPECIFICHE DEL CLIENTE
