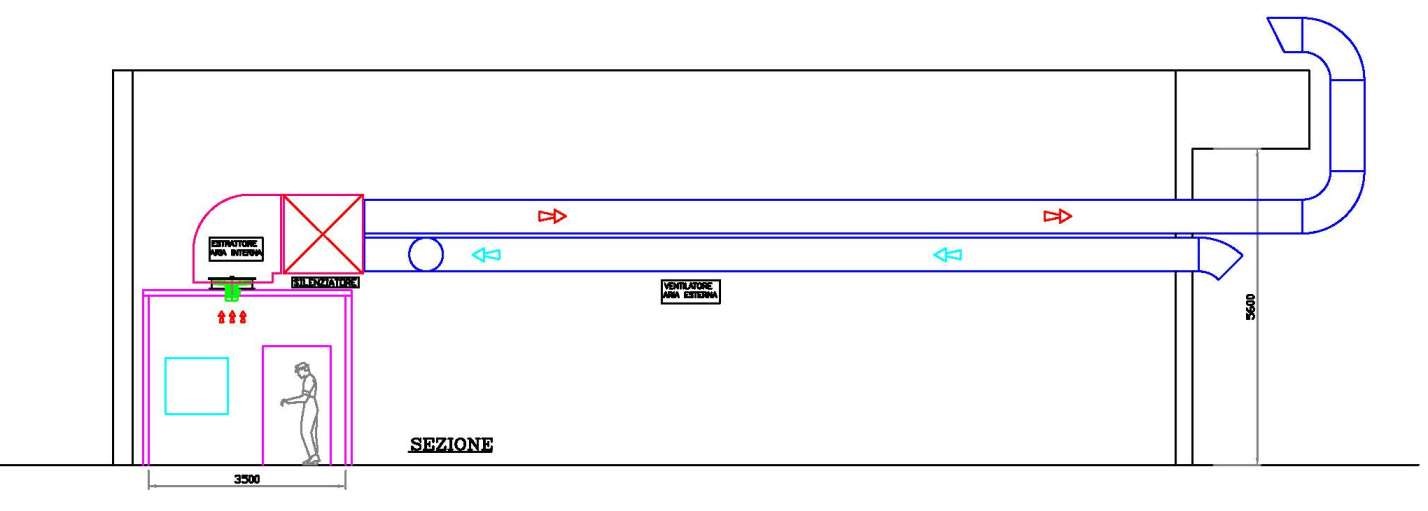

Cabina motore INSONORIZZATA comprensiva di estrazione ed immissione aria
Essendo una sala prove per motori endotermici sino a 150CV , dovranno essere installati degli elettroventilatori sulla mandata aria in sala prove di portata minima di 16.000 m³/h. Nella valutazione che vi proponiamo abbiamo anche inserito dei silenziatori che verranno messi sulle canale di immissione ed estrazione aria per evitare che il rumore fuori esca dalla sala prove.

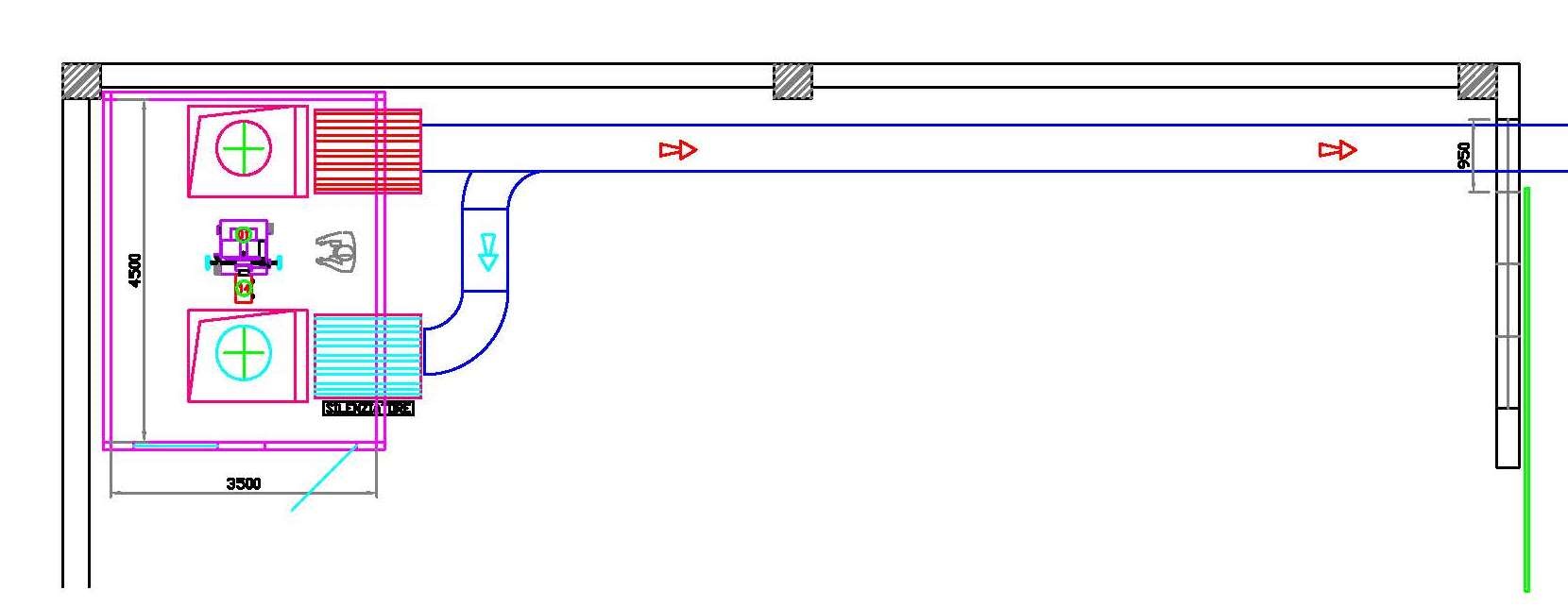

DATI DI PROGETTO : Dimensioni sala m 4.5 x 3.5 x h = 3.0
Volume interno m3 47
Potenza motori CV 150
Portata complessiva m3/h 16.000
COMPOSIZIONE DELLA FORNITURA :
- CABINA INSONORIZZATA
- N. 01 – CABINA INSONORIZZANTE di contenimento banco prova
- IMPIANTO DI IMMISSIONE
- ESTRAZIONE ARIA ED ESTRAZIONE GAS DI SCARICO
- PRESA D’ARIA ESTERNA (aria di rinnovo)
- N. 01 - ELETTROASPIRATORE ASSIALI
- N. 01 SILENZIATORE E Assorbitivo Rettilineo, flangiato, (ASPIRAZIONE) realizzati a Setti in Fibra imputrescibile
- N. 01 SILENZIATORE Assorbitivo Rettilineo, flangiato, (REINTEGRO) realizzati a Setti in Fibra imputrescibile
- CANALE DI ESPULSIONE dell’aria all’esterno
- CANALE DI ASPIRAZIONE dell’aria interna
- CANALE DI MANDATA dell’aria all’interno della cabina
- TERMINALE PARAPIOGGIA di aspirazione aria esterna
- N. 01 - ELETTROASPIRATORE - mod. EU 352 per l’estrazione dei gas di scarico
