Cabina motore INSONORIZZATA comprensiva di estrazione ed immissione aria Essendo una sala prove per motori endotermici sino a 700CV , dovranno essere installati degli elettroventilatori sulla mandata aria in sala prove di portata minima di 35.000 m³/h. Nella valutazione che vi proponiamo abbiamo anche inserito dei silenziatori che verranno messi sulle canale di immissione ed estrazione aria per evitare che il rumore fuori esca dalla sala prove
DATI DI PROGETTO : Dimensioni sala m 7.0 x 6.3 x h = 3.5
Volume interno m3 152
Potenza motori CV 700
Ricambi interni n. 160
Portata complessiva m³/h 35.000
COMPOSIZIONE DELLA FORNITURA :
- PRESA D’ARIA ESTERNA (aria di rinnovo), completa di terminale parapioggia e rete antivolatile.
- N. 01 - ELETTROASPIRATORE ASSIALI - mod. EFV 900/4
- N. 01 SILENZIATORE Assorbitivo Rettilineo, flangiato, (ASPIRAZIONE) realizzati a Setti in Fibra imputrescibile
- CANALE DI ESPULSIONE dell’aria all’esterno
- N. 02 SILENZIATORI Assorbitivi Rettilinei, flangiati, (REINTEGRO) realizzati a Setti in Fibra imputrescibile
- N.02 CANALE DI ASPIRAZIONE dell’aria interna, Realizzato interamente in lamiera zincata, graffata e rinforzata, Fissaggi con di telai di fissaggio e guarnizioni di tenuta.

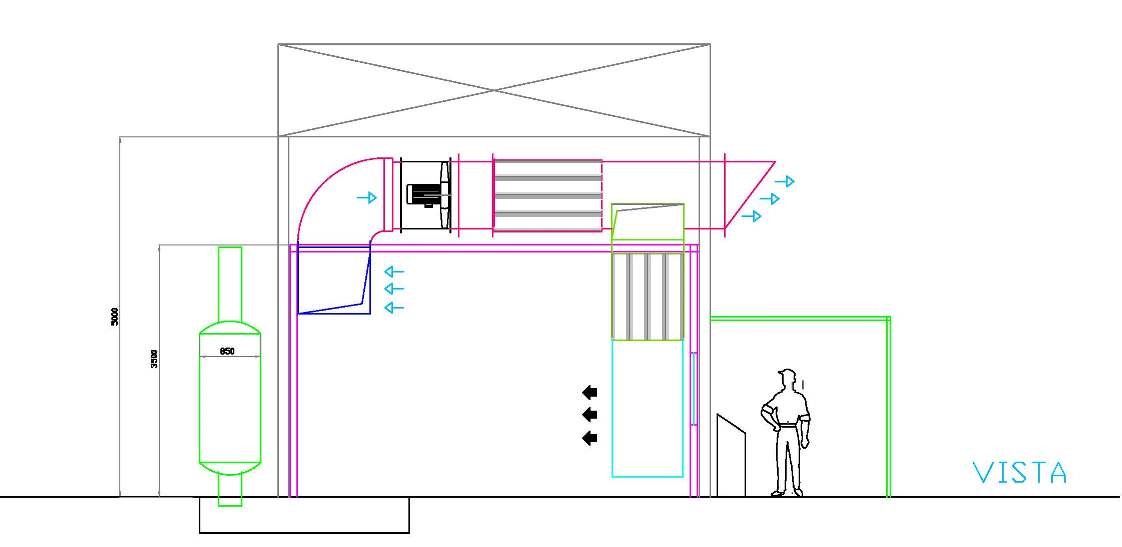

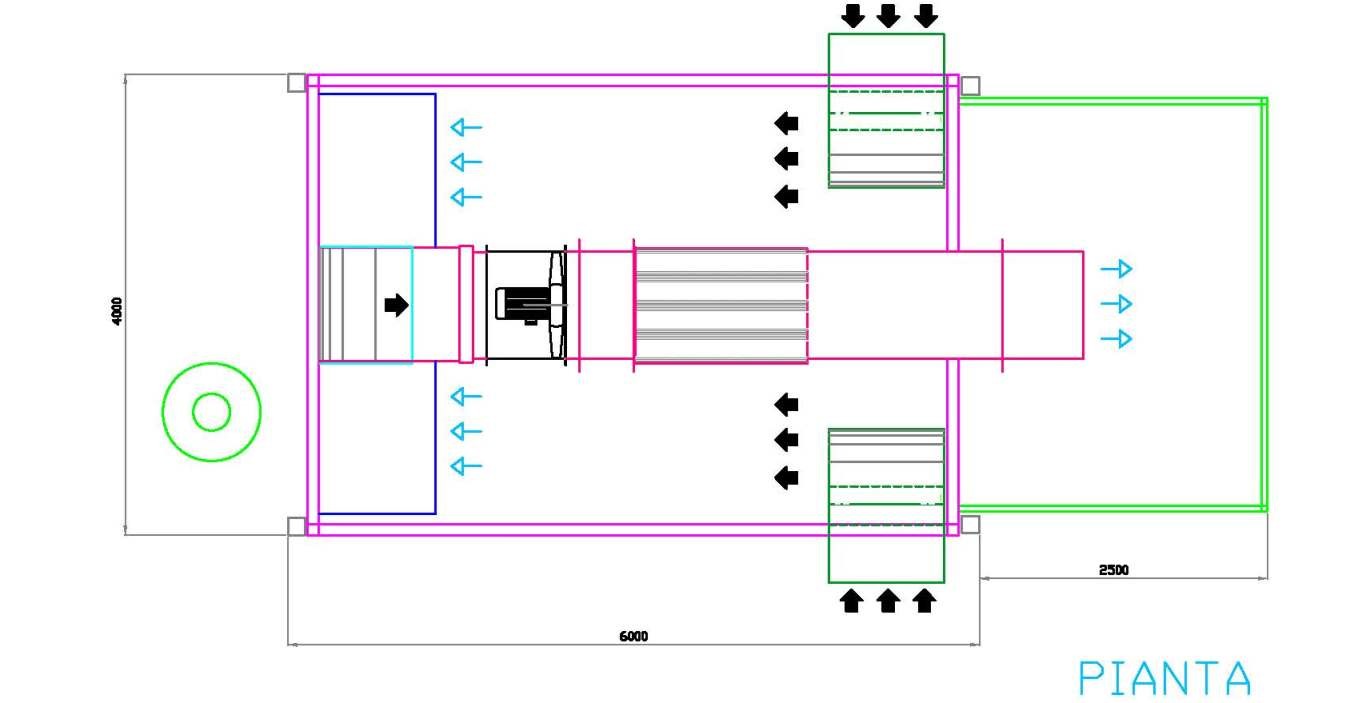

- CABINA INSONORIZZATA di trattamento ambientale banco prova, realizzata mediante l’impiego di pannellatura modulare autoportante, Sp. 100 mm in lamiera zincata, preverniciata, con materiale fonoassorbente in Classe A1, al suo interno, lana minerale imputrescibile, con protezione esterna antispolverio e lamiera stirata antistrappo, distanziali posteriori in lamiera zincata, per creare una camera di risonanza per l’attenuazione delle basse frequenze.Riduzione della rumorosità - 32 dB(A) nel campo delle frequenze medio-alte.Dimensioni orientative : mm 6000 x 4000 x h = 3500.
- PORTONE DI ACCESSO MOTORE E OPERATORE è previsto per l’accesso :Del motore in sala prove un portone a due ante di dimensioni : 2, 4 mt L x 2,5 mt H. Dalla sala prove alla stanza operatore una porta di servizio di 0,9 mt L x 2.0 mt H
PER CONTROLLO VISIVO IN SICUREZZA DEL MOTORE
Una visiva di 1,5 mt L x 1,0 mt H
NOTA TECNICA
A) E’ a vostro carico la costruzione della zona OPERATORE
B) La posizione del portone entrata motore sarà con Voi decisa , in quanto si potrebbe
prevedere l’inserimento del motore da testare tramite dei carrello , semplici da
essere realizzati e utili in quanto evitano di utilizzare un muletto o carro ponte.
PER MAGGIORI INFORMAZIONI CONSULTARE IL PDF A FONDO PAGINA
