Cabina motore INSONORIZZATA comprensiva di estrazione ed immissione aria
Essendo una sala prove per motori endotermici sino a 600CV , dovranno essere installati degli elettroventilatori sulla mandata aria in sala prove di portata minima di
34.000 m³/h. Nella valutazione che vi proponiamo abbiamo anche inserito dei silenziatori che verranno messi sulle canale di immissione ed estrazione aria per evitare che il
rumore fuori esca dalla sala prove.

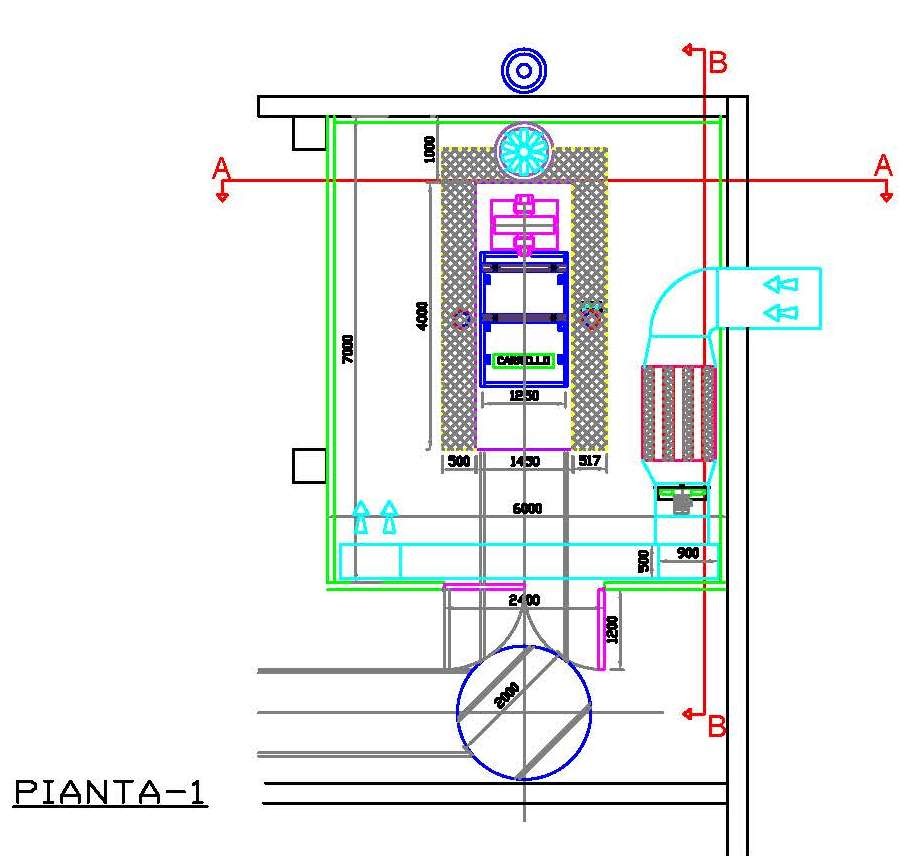

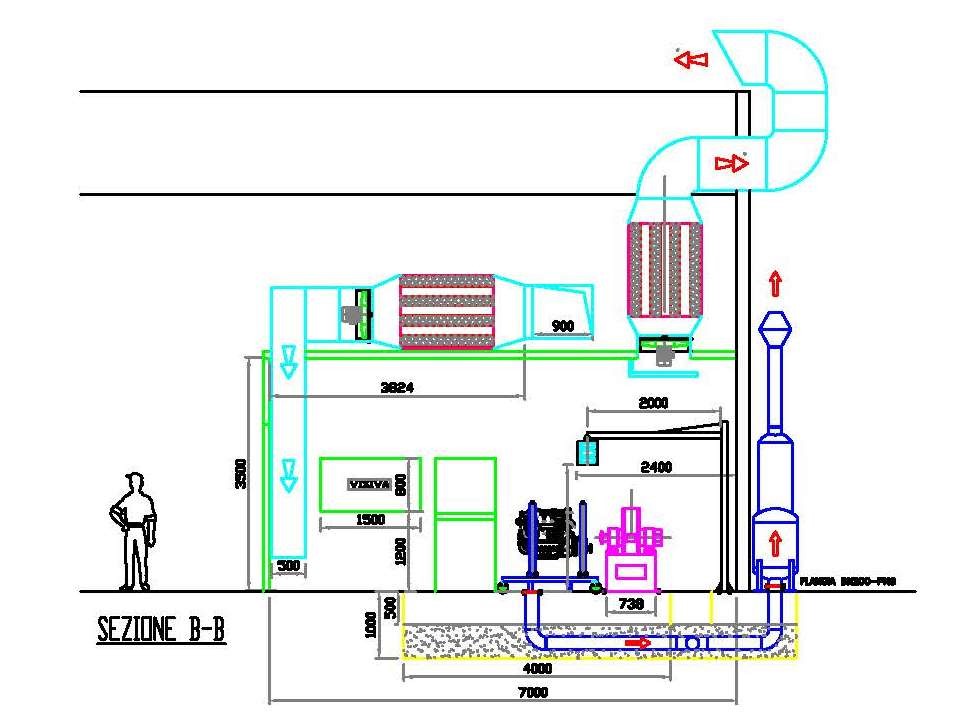

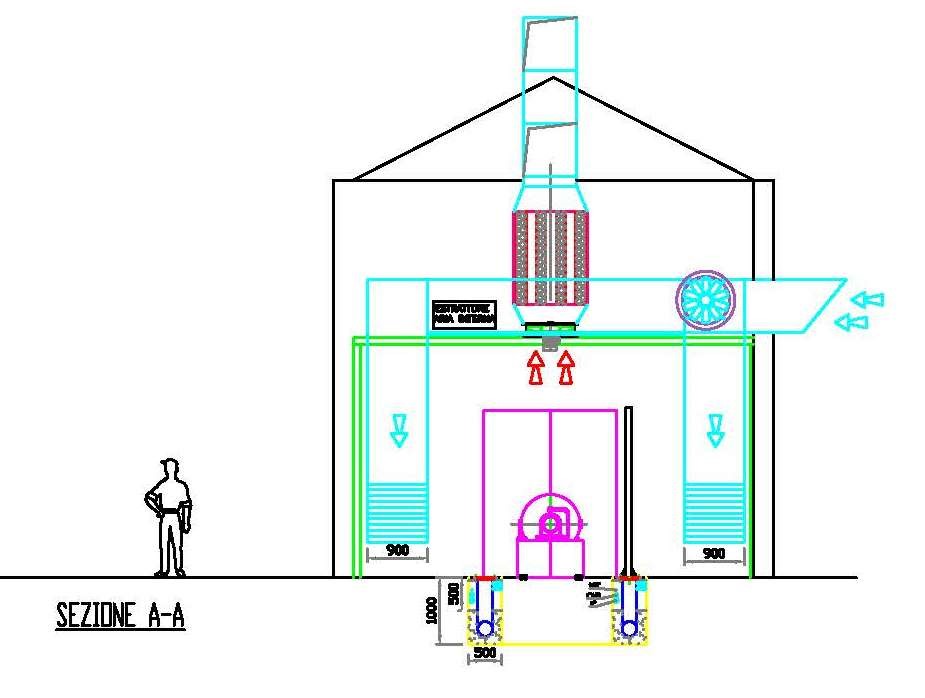

DATI DI PROGETTO : Dimensioni sala mt. 7.0 x 6. x h = 3.5
Volume interno m3 147
Potenza motori CV 700
Aspirazione GAS di sc. M³/h 2.200
Estrazione aria interna m³/h 40.000
Ricambi interni n. 275
Ricambio dell’aria ogni minuti 4.5
COMPOSIZIONE DELLA FORNITURA :
A) RICAMBIO D’ARIA INTERNA SALA PROVE
- N. 01 - ELETTROASPIRATORE ASSIALI - mod. EFV 900/4

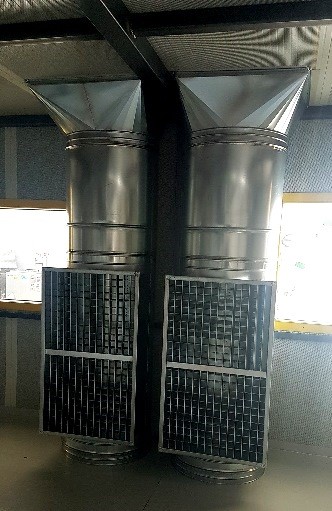

- N. 02 SILENZIATORE Assorbitivo Rettilineo, flangiato, realizzati a Setti in Fibra imputrescibile
- N. 01 CAMINO di emissione aria interna completa di terminale parapioggia
- N. 01 - ELETTROASPIRATORE ASSIALI - mod. EFV 800/4
- N. 02 SILENZIATORI Assorbitivi Rettilinei, flangiati, realizzati a Setti in Fibra imputrescibile
B) ASPIRAZIONE GAS DI SCARICO
- TUBAZIONE elettropuntata in AISI 304

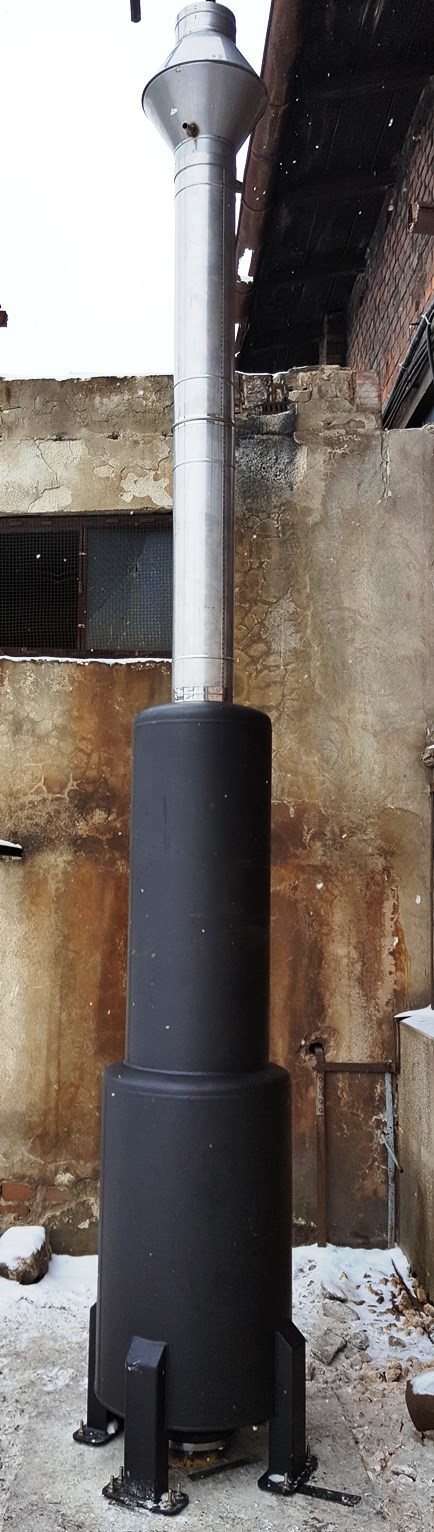

- CAMINO di emissione del GAS di SCARICO
- CABINA INSONORIZZATA di trattamento ambientale banco prova
- PORTONE DI ACCESSO MOTORE E OPERATORE
NOTA TECNICA
Non è attualmente previsto un BOX operatore
