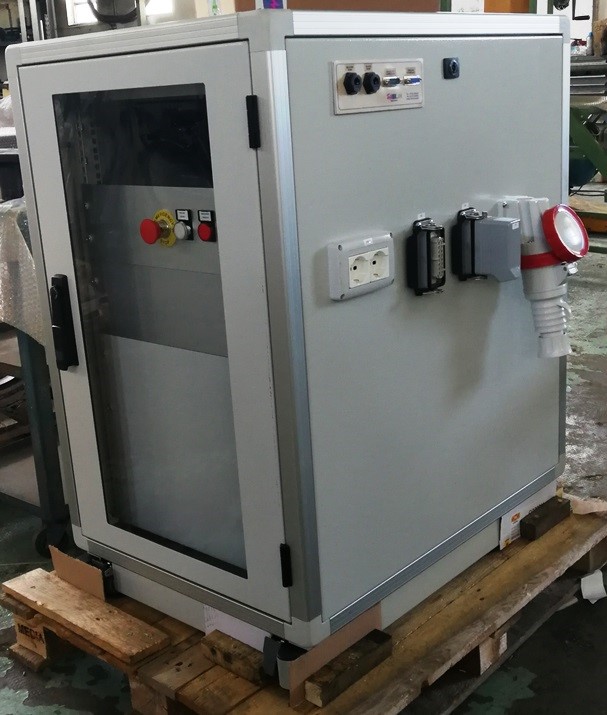

Questo armadio a rack comprensivo di sicurezze elettriche nasce dalla necessità di utilizzare alimentatori in corrente continua con corrente fino a 30 ampere e tensione massima di 600V nella massima sicurezza per gli operatori che lo debbono utilizzare per test e/o altre applicazioni nel rispetto della normativa di sicurezza sul lavoro D.lgs 81/2008 e procedure di lavoro rispondenti alla CEI 11-27.
Il sistema di sicurezze , qui descritto, consente l’ installazione di un qualsiasi alimentatore con montaggio a rack con uscita in corrente continuapurchè sia isolato galvanicamente tra ingresso AC e uscita DC.
Nel caso di utilizzo di alimentatori la cui tensione di uscita vada oltre i 50V AC e/o 120V DC è indispensabile utilizzare tutte le protezioni possibili a salvaguardia degli operatori.

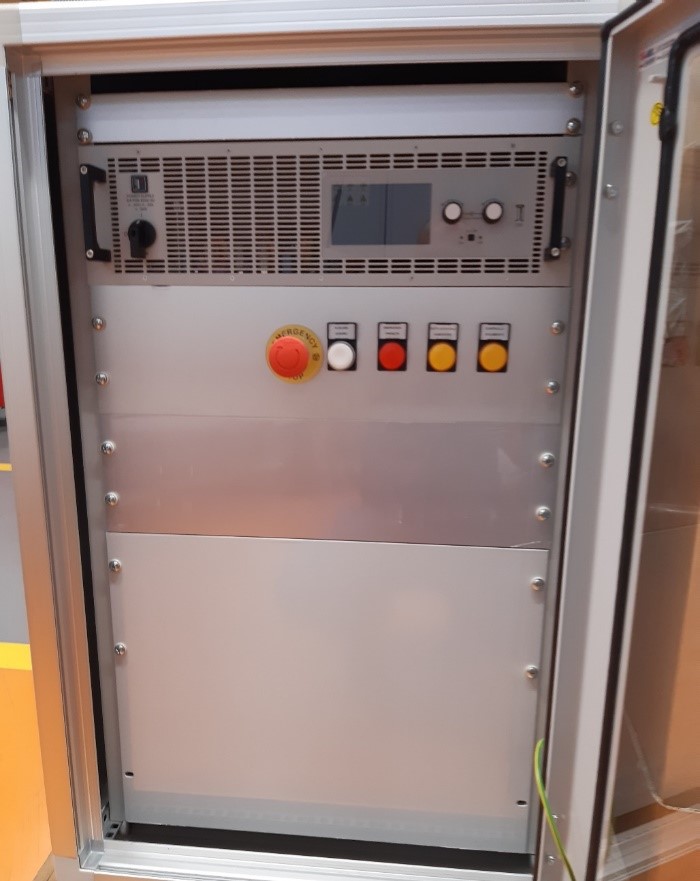

In questo caso specifico di utilizzo dell’ armadio a rack si propone il sistema composto da un alimentatore bidirezionale Elektro-automatik EA-PSB9500 3U nel quale è stato inserito
in armadio con implementate una serie di sicurezze anti-infortunistiche per la protezione degli operatori.
In elenco le principali sicurezze implementate nel sistema:
- Blocco porta anteriore e posteriore con serratura a chiave.

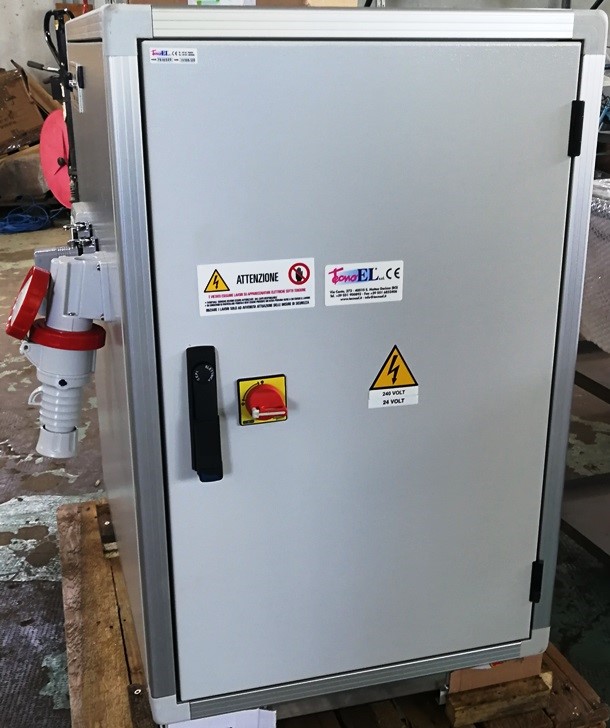

- Commutatore di alimentazione di rete 380V in ingresso interbloccato con possibilità di essere lucchettato.

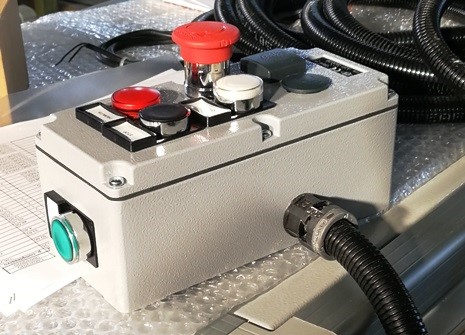

- Pulsantiera di controllo remota.
- Protezione e blocco alimentazione in uscita in caso di sgancio connettore di uscita corrente continua ad alta tensione.
- Segnalazione visiva tramite indicazione ottica della di tensione residua a teleruttore di uscita DC in condizione di contatto aperto, minore o maggiore di 50V DC lato utilizzatore.
- Protezione e blocco alimentazione in uscita in caso di mancanza di isolamento verso terra.
Il sistema interviene bloccando l’ erogazione della corrente di uscita in caso di mancanza di isolamento inferiore ad una soglia regolabile da pochi kOhm fino a 500 KOhm verso
terra con misurazioni continue tramite un modulo specifico contenuto all’ interno dell’ armadio.

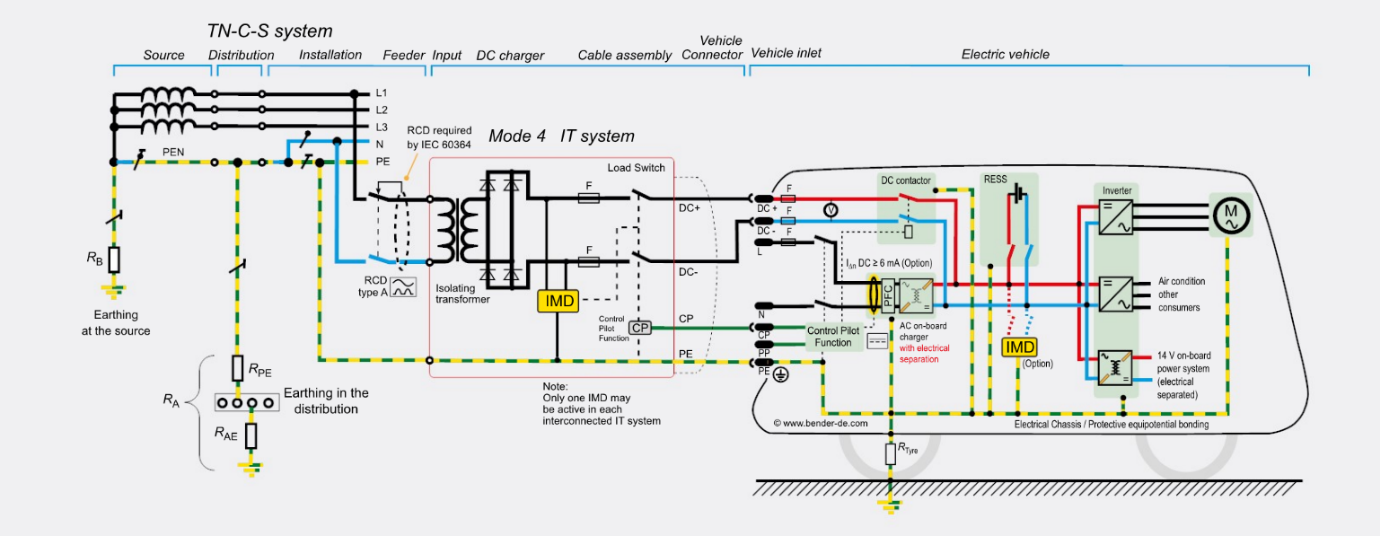

Questo misuratore impiegato per il rilevamento della mancanza di isolamento opera su sistemi distributivi di tipo IT (isolati da terra) dal lato DC dell’ alimentatore.
Il misuratore di isolamento è collegato ai conduttori di uscita DC e messa a terra e può lavorare a impianto alimentato fino a 600V DC.
Interruttori di emergenza a fungo sul frontale e sulla consolle di controllo remoto.

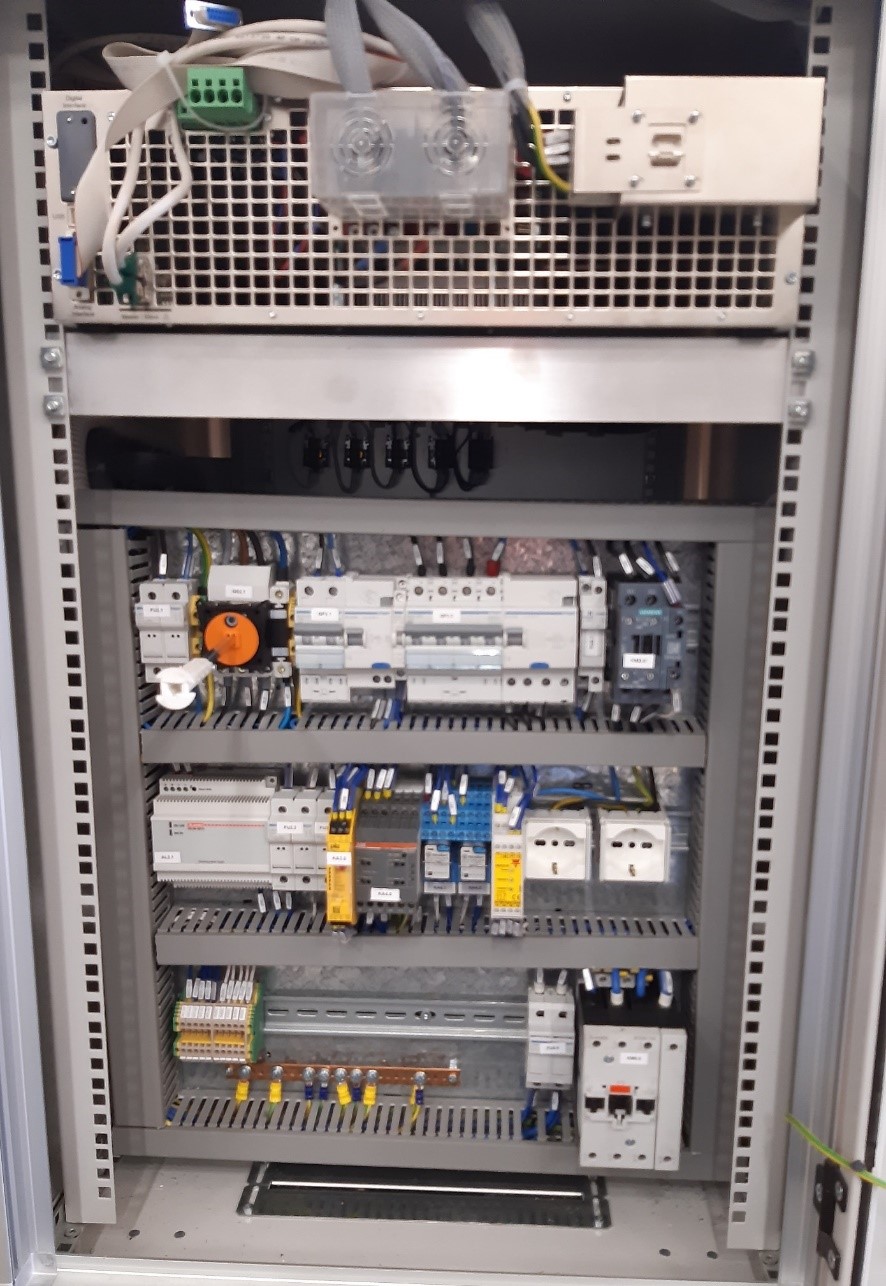

All’ interno dell’ armadio sono state implementate le protezioni con interruttori magnetotermici – differenziali – fusibili e relè di sicurezza operatori.
Un esempio di utilizzo per il sistema potrebbe essere quello di alimentare un impianto di vettura full elettric o hybrid per eseguire test di vario genere.
PER MAGGIORI INFORMAZIONI CONSULTARE IL PDF A FONDO PAGINA
