L’alimentatore AL-CC 10AB è un cassetto elettronico di controllo frenatura che può essere abbinato a qualsiasi freno a correnti parassite BIROTORE di qualsiasi marca e modello.
Può indifferentemente comandare banchi prova della APICOM e SCHENCK.
Gli unici accorgimenti da eseguire saranno :
- Per il modello MP930 o MP2030 della ditta APICOM , realizzazione di cavetti di interconnessione giri
- Per il modello SCHENCK sarà corredato di cavetti di interconnessione giri e connettore di potenza
Caratteristiche tecniche dell’alimentatore AL-CC 10AB

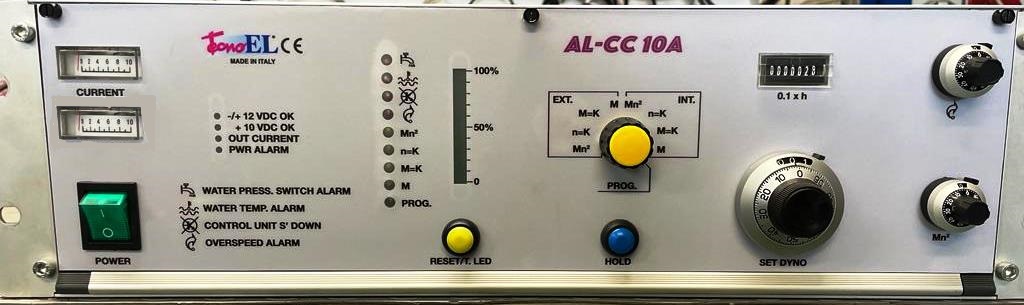

Comandi e segnalazioni alloggiate a frontale:
- Interruttore generale
- n. 02 StrumentI di visualizzazione corrente erogata
- Led di segnalazione alimentazioni
- Led di segnalazioni anomalie
- Led di segnalazioni funzione selezionata
- Barra di led di visualizzazione velocità del motore
- Pulsante di RESET e test led
- Selettore di impostazione scelta di funzionamento
- Pulsante di blocco
- Contaore che inizierà a conteggiare solamente in presenza di giri freno e commuterà solo a ogni decimo di ora
- Potenziometro multigiri per la regolazione da “ funzione interna “ della corrente di regolazione o dell’impostazione giri o coppia di frenatura a seconda di come sarà impostato il selettore a fronte pannello.
- Potenziometro multigiri per l’impostazione della regolazione Mn² quando è selezionata la funzione interna
- Potenziometro multigiri della impostazione soglia del fuorigiri

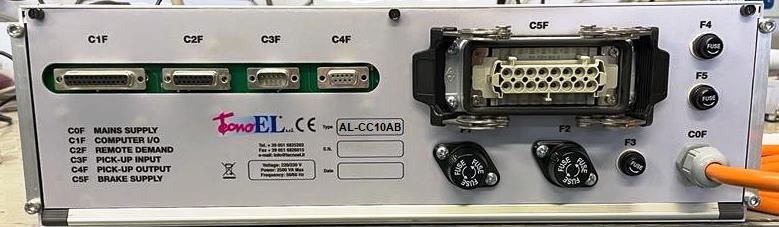

Connettori e altro posto sul retro :
- Connettore 16 poli femmina di potenza
- Connettori a vaschetta per il collegamento di:
o Ingresso giri
o Uscita giri
o Ingresso / uscita comandi a PC
o Ingressi e uscite comandi esterni ( da posizione remota )
- Portafusibili di potenza per la protezione dell’alimentazione freno
- Portafusibili per la protezione delle alimentazioni ausiliarie
- Cavo di collegamento all’alimentazione 220 VAC
