Consolă de Comandă Standard Mică

Pentru a facilita operatorului gestionarea instrumentelor de comandă ale motorului, a fost creată o consolă mobilă care permite operatorului să acționeze atât asupra comenzilor de gestionare a motorului, cât și asupra comenzilor de reglare, fără a-și lua ochii de la motor sau de la citirea datelor. Mai exact, această consolă găzduiește pe panoul său de comandă:

• Buton luminos de joasă tensiune pentru motor
• Buton de oprire a motorului
• Buton de pornire a motorului
• Buton de stocare a datelor
• Potentiometru de reglare a accelerației (cu potentiometru multiturn)*
• Potentiometru de reglare a accelerației (cu SLIVE)*
• Selector de control al reglării accelerației*

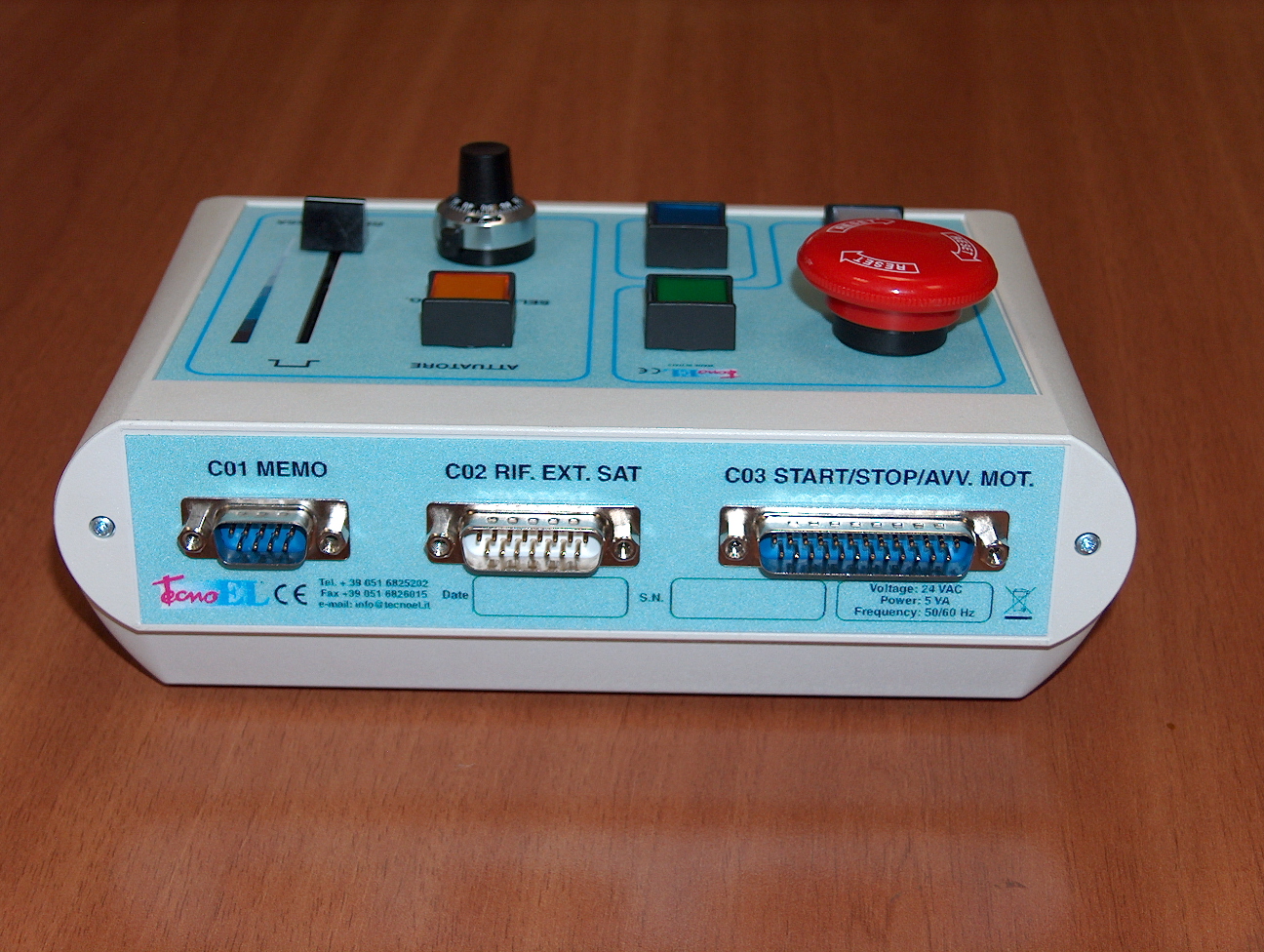

În partea din spate sunt găzduite diferitele conectori de tip tavă care vor fi utilizați pentru a prelua semnalele provenite de la diferitele componente situate în partea din față a acestei console de comandă.

NOTĂ TEHNICĂ

• Această consolă a fost realizată ținând cont de diferitele tipuri de surse de alimentare și comenzi ale accelerației.
• În special, comenzile marcate cu (*) sunt pregătite pentru actuatoarele companiilor Borghi & Saveri, APICOM și TECNO EL.
• Comenzile de START/STOP și PORNIREA MOTORULUI sunt doar contacte curate cu o capacitate de 0,5A, prin urmare, trebuie susținute de relee de putere adecvate.
